Καταγραφή του Active Directory σε σχέδια του Visio

Κάθεσαι χαλαρός στο γραφείο, σχεδιάζεις τι θα κάνεις το βράδυ μετά τη δουλειά και φαίνεται να φτιάχνει η διάθεση μιας κουραστικής ημέρας. Εκείνη ακριβώς τη στιγμή, έρχεται ο manager και σου λέει “Έχουμε κάνει πολλές αλλαγές τελευταία και δε τις έχουμε καταγράψει αναλυτικά. Ετοίμασε μου μια τοπολογία της υποδομής του Active Directory για αρχή και αύριο συνεχίζεις με τα υπόλοιπα.”

Κάπου εκεί, αφήνεις τα σχέδια για το βράδυ και πιάνεις τα σχέδια του Visio.

Σε αυτή τη διαδικασία έρχεται να βοηθήσει το δωρεάν εργαλείο Active Directory Topology Diagrammer (ADTD). Μπορείτε να το κατεβάσετε από εδώ.

Όπως αναφέρει η περιγραφή της Microsoft από τη σελίδα λήψης του εργαλείου, το ADTD ‘διαβάζει’ τις ρυθμίσεις του Active Directory μέσω LDAP και στη συνέχεια δημιουργεί την τοπολογία της υποδομής του Active Directory ή/και του Exchange Server. Τα διαγράμματα περιλαμβάνουν domains, sites, servers OUs, DFS-R, κλπ., και υπάρχει η δυνατότητα τροποποίησής τους μέσα από το Microsoft Visio.

Το πιο πρόσφατο update του εργαλείου κυκλοφόρησε το 2011 και δε φαίνεται να έχει ανανεωθεί καθόλου μέχρι τώρα. Ωστόσο, λειτουργεί ικανοποιητικά ως ένα βαθμό και με τις σημερινές εκδόσεις του Windows Server. Δυστυχώς, δεν υπάρχει κάποιο παρόμοιο εργαλείο, δωρεάν ή επί πληρωμή, που να κάνει την ίδια δουλειά με το ADTD. Αν γνωρίζετε κάποιο, πείτε μου.

Το καλό με το ADTD είναι ότι δημιουργεί αυτόματα τα διαγράμματα μιας υποδομής στο Visio και έτσι δε χρειάζεται να αρχίσετε από την αρχή την καταγραφή τους. Το ‘κακό’ είναι ότι στον υπολογιστή που τρέξετε το ADTD είναι απαραίτητο να υπάρχει εγκατεστημένο το Visio. Όχι κάποιος Visio Viewer, όλο το Visio.

Στη δική μου περίπτωση, δοκίμασα το ADTD σε ένα Windows 10 VM στο τοπικό Active Directory του homelab μου με Windows Servers 2016 και όλα πήγαν καλά, δεδομένου ότι πρόκειται για πολύ παλιό εργαλείο.

Ωστόσο, καλό θα είναι να γνωρίζετε ότι το ADTD απαιτεί να υπάρχει εγκατεστημένο το .NET Framework 2.0 το οποίο γίνεται εύκολα μέσα από τις δυνατότητες των Windows. Επίσης, κατά τη δημιουργία των διαγραμμάτων στο Visio έπεσα πάνω σε ένα προβληματάκι, ευτυχώς λύθηκε όμως γρήγορα.

Ας δούμε αναλυτικότερα τις διαθέσιμες ρυθμίσεις και τα διαγράμματα που δημιουργεί το Active Directory Topology Diagrammer (ADTD).

Ρυθμίσεις του Active Directory Topology Diagrammer

Αρχικά, στο επάνω μέρος της εφαρμογής θα χρειαστεί να πληκτρολογήσετε το όνομα ενός DC ή GC Server της υποδομής. Μέσω αυτού θα γίνει η εύρεση όλων των απαραίτητων πληροφοριών.

Καταγραφή του Active Directory σε σχέδια του Visio

Στη συνέχεια, στις παρακάτω καρτέλες θα χρειαστεί να επιλέξετε τις εκάστοτε ρυθμίσεις που θέλετε να αποτυπωθούν στα διαγράμματα του Visio. Αν τρέχετε το ADTD για πρώτη φορά, φροντίστε να έχετε ενεργοποιημένη την επιλογή Draw Domains, Sites, κλπ., ενώ αν θέλετε να ανανεώσετε διαγράμματα που έχετε δημιουργήσει στο παρελθόν, ενεργοποιήστε την επιλογή Update existing Visio Drawing.

Στην καρτέλα Domains, μπορείτε να επιλέξετε τη δημιουργία διαγράμματος ακόμη και για τα trusted domains καθώς επίσης και για τον αριθμό των χρηστών για κάθε domain.

Καταγραφή του Active Directory σε σχέδια του Visio

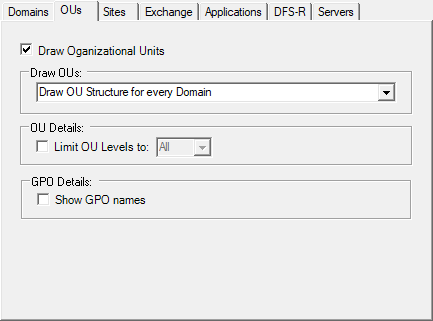

Στην καρτέλα OUs μπορείτε να θέσετε ένα όριο στο επίπεδο των OU που θα σχηματιστούν και να εμφανίσετε τα ονόματα των GPOs που εφαρμόζονται σε κάθε OU.

Καταγραφή του Active Directory σε σχέδια του Visio

Στην καρτέλα Sites, επιλέξτε αν θα εμφανίζονται, ή όχι, τα Site Links, τα Subnets, τα κενά Sites, καθώς και όλες οι πιθανές συνδέσεις για Sites που έχουν παραπάνω από 2.

Καταγραφή του Active Directory σε σχέδια του Visio

Στην καρτέλα Exchange, όπως φαίνεται στην εικόνα, μπορείτε να δημιουργήσετε διαγράμματα για τους message, replication, SMTP connectors, τα mailboxes, κλπ.

Καταγραφή του Active Directory σε σχέδια του Visio

Στην καρτέλα Applications, δεν έχετε και πολλές επιλογές παρά μόνο αν θα δημιουργηθεί ή όχι το διάγραμμα.

Καταγραφή του Active Directory σε σχέδια του Visio

Το ίδιο ισχύει και στην καρτέλα DFS-R.

Καταγραφή του Active Directory σε σχέδια του Visio

Τέλος, στην καρτέλα Servers μπορείτε να επιλέξετε αν θα εμφανίζονται η έκδοση των Windows Servers, τα ονόματά τους και αν θα χρωματιστούν ανάλογα με το Domain που ανήκουν.

Καταγραφή του Active Directory σε σχέδια του Visio

Μιας και μιλάμε για τις ρυθμίσεις, πατώντας File και έπειτα Properties εμφανίζεται το παράθυρο των βασικών ρυθμίσεων για τα διαγράμματα, δηλαδή ο τίτλος τους, ο συγγραφέας τους και το θέμα.

Καταγραφή του Active Directory σε σχέδια του Visio

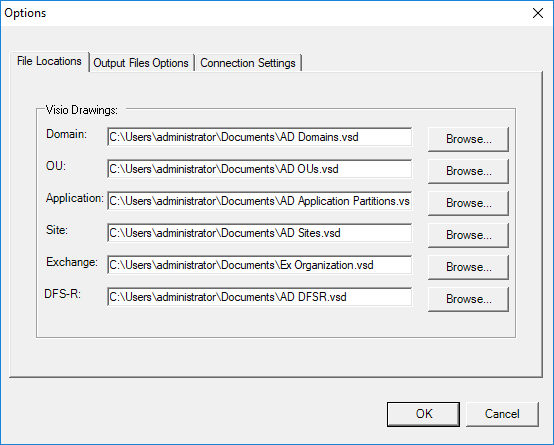

Επιπλέον, μπορείτε να δείτε και να αλλάξετε την τοποθεσία αποθήκευσης των Visio διαγραμμάτων που θα δημιουργηθούν μέσα από το παράθυρο επιλογών που θα βρείτε στο μενού ToolsOptions.

Καταγραφή του Active Directory σε σχέδια του Visio

Χρήση του ADTD και διαγράμματα

Αφού έχετε επιλέξει όλες τις πληροφορίες που θέλετε να αποτυπωθούν στα διαγράμματα του Visio, είστε έτοιμοι να τα δημιουργήσετε.

Αρχικά, πατήστε στο κουμπί Discover για να ξεκινήσει η ανίχνευση όλων των απαραίτητων πληροφοριών. Αφού ολοκληρωθεί, τότε το κουμπί θα γίνει γκρίζο και θα ενεργοποιηθεί το κουμπί Draw, το οποίο θα δώσει την εντολή για να δημιουργηθούν στην ουσία τα διαγράμματα.

Στη συνέχεια, περιμένετε έως ότου ολοκληρωθεί η διαδικασία και ανοίξει αυτόματα το Visio. Πλέον, θα είστε σε θέση να δείτε και να επεξεργαστείτε όλα τα διαγράμματα όπως θέλετε.

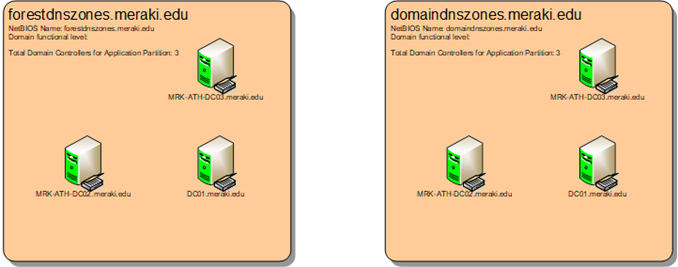

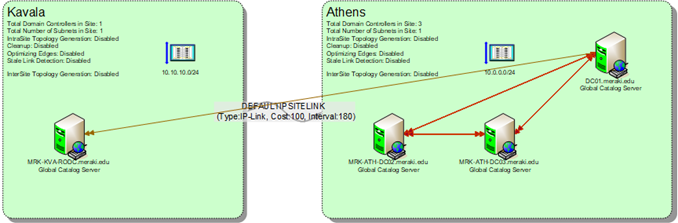

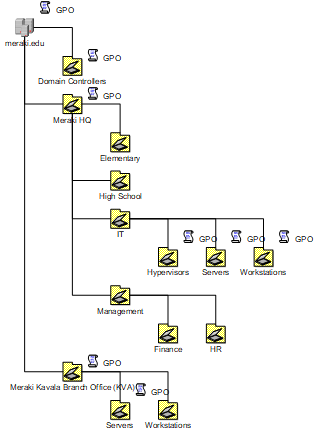

Ενδεικτικά, στις παρακάτω εικόνες μπορείτε να δείτε τα διαγράμματα που δημιουργήθηκαν από ένα Active Directory περιβάλλον του homelab μου. Να σημειώσω ότι, αν και οι περισσότερες πληροφορίες είναι όντως ακριβείς, τα Domain και Forest Functional Levels είναι λάθος. Λογικό βέβαια, αν αναλογιστεί κανείς ότι το εργαλείο έχει να ανανεωθεί από το 2011.

Καταγραφή του Active Directory σε σχέδια του Visio

Καταγραφή του Active Directory σε σχέδια του Visio

Καταγραφή του Active Directory σε σχέδια του Visio

Καταγραφή του Active Directory σε σχέδια του Visio

Καταγραφή του Active Directory σε σχέδια του Visio
